Šprice

Vodič za odabir šprice

Ako se primjenjuje ručno injektiranje, treba odabrati ručnu špricu. Ako je šprica ugrađena u AOC automatski uzorkivač, odaberite špricu i volumen koji odgovaraju Vašem instrumentu i primjeni.

Vrsta šprice

Fiksna igla

  • Bolje rješenje za iskusne korisnike ili za aplikacije koje zahtijevaju praćanje koncentracije analita u tragovima
  • Preporučuje se za upotrebu uz automatski uzorkivač jer je vjerojatnost savijanja igle minimalna
  • Minimalni prijenos uzorka ("sample carryover")

Odvojiva igla

  • Bolje rješenje za manje iskusne korisnike
  • Smanjuje trošak ukoliko se koriste kod precipitacije soli ili u situacijama u kojima može lako doći do savijanja igle (kao što je deblja septa)
  • Mogućnost promjene igle omogućuje širok spektar primjene

"Gas Tight" igle

  • Za Luer Lock igle i spojnice
  • Posebnost dizajna za ugradnju i sigurnost
  • Luer Lock igle omogućuju lako injektiranje

Vrste vrha igle

Konus: Automatski uzorkivač

Vrh igle u obliku stošca posebno je razvijen da izdrži zahtjeve višestrukog ubrizgavanja te poboljša vijek trajanja septe kada se koristi uz automatski uzorkivač. Konusni dizajn djelotvorno "dijeli" septu tijekom probadanja, umjesto rezanja kao što je slučaj kod korištenja kose igle.

Kosa igla: Ručno injektiranje

Standardni vrh igle za opće namjene s kosinom od 20° se isporučuje uz brojne šprice. Preferirana je opcija za ručno ubrizgavanje kada je potrebno precizno probiti septum na istom mjestu. Kosi vrh igle namijenjen je za optimalno prodiranje septe i spriječavanje oštećenja septe.

Kupolaste igle s bočnom rupom

Uzorci se uvlače i ispuštaju kroz bočnu rupu, eliminirajući pritom začepljenje septuma igle. Idealno za ubrizgavanje velikih količina plina. Čvrsti kupolasti vrh minimizira oštećenje septuma.

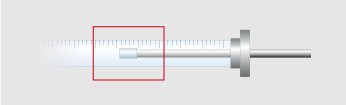

Vrsta klipa

PTFE vrh klipa

  • PTFE-vrh omogućuje "gas tight" analize
  • Prikladno za tekuće i plinovite uzorke
  • Idealan za analizu vrlo viskoznih tekućina jer smanjuje mogućnost lijepljenja klipa zbog prisutnosti mikro čestica (uz PTFE ne bi trebalo biti utjecanja na uzorke)
  • Klip je zamjenjiv

Šprica za AOC

Šprice za AOC-20i/20s

Volumen šprice PTFE vrh klipa Duljina igle
(mm)
Mjerač igle
OD igle
(mm)
Vrh igle P/N
Zamjenski klip
P/N
Zamjenska igla
P/N
5 μL - 42 23 0.63 Konus 221-75173 - -
10 μL 42 23 0.63 Konus 221-74469 - -
10 μL - 42 23 0.63 Konus 221-34618 - -
10 μL 42 23 0.63 Konus 221-75174 221-75174-02 221-75174-01
50 μL - 42 23 0.63 Konus 221-45243 - -
250 μL 42 23 0.63 Konus 221-45244 221-45244-01 -
Opis P/N Volumen šprice
Šprice za OCI 221-37282-02 10 μL
Elastične šprice za AOC * 221-49548 10 μL

*Klip je izrađen od titana. Ima manje krhotina u odnosu na metal, što ga čini manje tvrdim i idealnim za vodeni uzorak.

Šprice za AOC-5000 Plus

Volumen šprice
PTFE
vrh klipa
Duljina igle
(mm)
Mjerač igle
OD igle
(mm)

Vrh igle P/N
10 μL - 50 26 0.47 Konus 221-75175
10 μL - 50 23 0.63 Konus 221-75175-01
10 μL - 80 26 0.47 Konus 221-75176
10 μL - 80 23 0.63 Konus 221-75176-01
10 μL 50 26 0.47 Konus 221-75175-02
10 μL 50 23 0.63 Konus 221-75175-03
25 μL 50 23 0.63 Konus 221-75177
1 mL 50 26 0.47 Kupola s bočnim otvorom 221-75178
1 mL 50 23 0.63 Kupola s bočnim otvorom 221-75178-01
2.5 mL 50 26 0.47 Kupola s bočnim otvorom 221-75179
2.5 mL 50 23 0.63 Kupola s bočnim otvorom 221-75179-01

Šprice za AOC-6000

Volumen
šprice

PTFE
vrh klipa
Duljina igle
(mm)
Mjerač igle
OD igle
(mm)

Vrh igle P/N
1 μL - 57 23 0.63 Konus 225-19744-01
5 μL - 57 26 0.47 Konus 225-19744-02
10 μL - 57 26 0.47 Konus 225-19744-03
10 μL 57 26 0.47 Konus 225-19744-04
25 μL 57 26 0.47 Konus 225-19744-05
50 μL 57 26 0.47 Konus 225-19744-06
100 μL 57 26 0.47 Konus 225-19744-07
250 μL 57 26 0.47 Konus 225-19744-08
500 μ 57 26 0.47 Konus 225-19744-09
1 mL 57 23 0.63 Kupola s bočnim otvorom 225-19744-10
2.5 mL 65 23 0.63 Kupola s bočnim otvorom 225-19744-11

Šprica za ručnu upotrebu

Shimadzu šprica za ručnu upotrebu je dostupna s volumenima od 5 μL do 500 μL zbog čega ima mogućnost široke primjene u laboratorijima.

Šprica s fiksnom iglom

Volumen šprice PTFE vrh klipa
Duljina igle
(mm)
Mjerač igle OD igle
(mm)
Vrh igle P/N Zamjenski klip
P/N Količina
5 μL - 50 26 0.47 Kosa igla 221-75170 - -
10 μL - 50 26 0.47 Kosa igla 670-12552-01 - -
10 μL 50 26 0.47 Kosa igla 221-75170-01 221-75170-02 2
25 μL - 50 25 0.5 Kosa igla 670-12510-31 - -
25 μL 50 25 0.5 Kosa igla 221-75171 221-75171-01 1
50 μL - 50 25 0.5 Kosa igla 670-12510-36 - -
50 μL 50 25 0.5 Kosa igla 221-75172 221-75172-03 1
100 μL - 50 25 0.5 Kosa igla 670-12510-18 - -
100 μL 50 25 0.5 Kosa igla 221-75172-01 221-75172-04 1
250 μL - 50 25 0.5 Kosa igla 670-12510-19 - -
250 μL 50 25 0.5 Kosa igla 221-75172-02 221-75172-05 1
500 μL - 50 25 0.5 Kosa igla 670-12510-20 - -

Šprica s odvojivom iglom

Volumen šprice PTFE vrh klipa
Duljina igle
(mm)
Mjerač igle OD igle
(mm)
Vrh igle P/N Zamjenski klip
P/N
Zamjenska igla
P/N
10 μL 50 26 0.47 Kosa igla 670-12553-21 670-12553-33 670-12510-95
25 μL - 50 25 0.5 Kosa igla 670-12510-74 - 670-12510-96
50 μL - 50 25 0.5 Kosa igla 670-12510-75 -
100 μL - 50 25 0.5 Kosa igla 670-12510-76 -
250 μL - 50 25 0.5 Kosa igla 670-12510-77 -
500 μL - 50 25 0.5 Kosa igla 670-12510-78 -

Igle za plinske analize

Vrste Luer Lock igle

Volumen šprice PTFE vrh klipa P/N Zamjenski klipovi
P/N
1 mL 221-54778-01 221-54778-11
5 mL 221-54778-02 221-54778-12
10 mL 221-54778-03 221-54778-13
25 mL 221-54778-04 221-54778-14
50 mL 221-54778-05 221-54778-15
100 mL 221-54778-06 221-54778-16

Luer Lock igle

Duljina igle
(mm)
Mjerač igle
OD igle
(mm)
Vrh igle Količina P/N
50 23 0.63 Kosa igla 5 221-54778-51
50 19 1.07 Kosa igla 5 221-54778-52
50 14 2.1 Kosa igla 5 221-54778-54

Ventil za ubrizgavanje

Slika # Veličina šprice Opis Količina P/N
5 mL - 2 L Push Button ventil za Luer Lock igle 1 221-54778-49
50 μL - 2 L Push Button ventil za Luer Lock igle i vrh šprice 1 221-54778-50

Vrste odvojivih igli

"Gas tight" šprice s militarskim kapacitetom. Igla je dugačka 30 mm i ima vijak koji osigurava jednostavnu zamjenu.

Opis P/N Volumen šprice Zamjenska igla
P/N
MS-GAN025 670-12504-28 0.25 mL 670-12504-85
(5 kom)
MS-GAN050 670-12504-29 0.5 mL
MS-GAN100 670-12504-30 1 mL
MS-GAN250 670-12504-31 2.5 mL
MS-GAN500 670-12504-32 5 mL
MS-GANX00 670-12504-33 10 mL

Šprice za autouzorkivač AOC-20i

Mikrošprice za AOC-20i i AOC-20i+s

P / N Opis Kom Detaljnije
221-34621SG 0,5µl mikrošprica s odvojivom iglom - mjerač igle: 23 1 Detalji
980-04753 0,5µl mikrošprica s odvojivom iglom za ubrizgavanje u kolonu - mjerač igle: 23 - 26 1 Detalji

Zamjenske igle za šprice

P / N Opis Kom Detaljnije
221-34622SG Zamjenska igla za 0.5µl šprice, mjerač igle: 23, za mikrošprice 221-34621SG 1 Detalji
980-06152 Zamjenska igla za 0.5µl šprice, mjerač igle: 23 do 26, za mikrošprice 980-04398 1 Detalji

Šprice za autouzorkivač AOC-5000 i AOC-5000 Plus - ubrizgavanje uzoraka

Mikrošprice za AOC-5000 - "liquid injection" / ubrizgavanje tekućih uzoraka

P / N Opis Kom Detaljnije
920-00139-03 1,2 µl mikrošprice s fiksnom iglom - mjerač igle: 26 1 Detalji
980-04510 5 µl mikrošprice s fiksnom iglom - mjerač igle: 23 1 Detalji
920-00139-05 5 µl mikrošprice s fiksnom iglom - mjerač igle: 26 1 Detalji
980-06234 10µl mikrošprice s fiksnom iglom za ubrizgavanje u kolonu - mjerač igle: 23 smanjen na 26 1 Detalji
920-00140-01 25 µl mikrošprice s fiksnom iglom - mjerač igle: 26 1 Detalji
920-00140-02 100 µl mikroigle s fiksnom iglom - mjerač igle: 26 1 Detalji

"Gas tight"  šprice za AOC-5000 (Plus) - "headspace injection" / ubrizgavanje lakohlapljivih uzoraka

P / N Opis Kom Detaljnije
920-00138-03 5.0ml "Gastight" šprice s fiksnom iglom - mjerač igle: 23 1 Detalji

Detaljnije informacije o proizvodima i specifikacijama, kao i o dostupnosti proizvoda, kontaktirajte najbližeg ovlaštenog predstavnika u Vašoj zemlji.
